贴片电阻器的阻值精度温度分析

浏览量
【摘要】:
1%系列精细贴片电阻器用4位数字表示:这种表示法前3位数字代表电阻值的有效数字,第4位表示在有效数字后面应添加0的个数。当电阻小于10Ω时,代码中仍用R表示电阻值小数点的位置,这种表示办法通用用有阻值误差为1%精细电阻系列中.比方:0100表示10Ω而不是100Ω;1000表示100Ω而不是1000Ω;4992表示49900Ω,即49.9kΩ;1473表示147000Ω即147kΩ;0R56表示0

  电阻器的分类很多有绕线电阻器,薄膜电阻器,实心电阻器,敏感电阻器等。每种深化研讨都是一门学问,冠发科技小编主要分享下运用最多也是一切硬件工程经常用的贴片电阻,主要分厚膜贴片电租和薄膜贴片电阻两种

  贴片电阻器的主要参数用阻值,精度,封装,耐压,功率,温漂。

  5%系列贴片电阻器用3位数字表示:这种表示办法前两位数字代表电阻值的有效数字,第3位数字表示在有效数字后面应添加”0”的个数.当电阻小于10Ω时,在代码中用R表示电阻值小数点的位置,这种表示法通常用有阻值误差为5%电阻器系列中.比方:330表示33Ω,而不是330Ω;221表示220Ω;683表示68000Ω即68kΩ;105表示1MΩ;6R2表示6.2Ω。

  1%系列精细贴片电阻器用4位数字表示:这种表示法前3位数字代表电阻值的有效数字,第4位表示在有效数字后面应添加0的个数。当电阻小于10Ω时,代码中仍用R表示电阻值小数点的位置,这种表示办法通用用有阻值误差为1%精细电阻系列中.比方:0100表示10Ω而不是100Ω;1000表示100Ω而不是1000Ω;4992表示49900Ω,即49.9kΩ;1473表示147000Ω即147kΩ;0R56表示0.56Ω。

  贴片电阻器外表上都是有刻字母的,假如只要三位数字那么就是误差5%的,假如有4位数字那么就是误差1%的。

  个人倡议原理图上运用一种标志办法如标志成1K/5%,10K/5%,1K/1%或者标志成102,103,1001。

  贴片电阻器加工过程中有个R值的比方1K,4.7k,47K(由电阻资料和电阻率及厚度决议).我们用的2K可能原膏是4.7K然后由镭射光点切割一定的长度和深度,这也是贴片电阻器的常用阻值普通都是固定的缘由。

  精度

  我们常用的精度是1%,5%;也有超高精度的能够到达0.01%主要用在医疗,军事等范畴.

  首先我们用的1%的普通都是贴片消费产家通讯挑选出来的,其实和5%的是同样的消费流程只是在废品挑选出1%分别包装,就仿佛一群人当选出体重99到101的人,和选出体重95到105的一样过程。

  在电路设计中我们要特别留意精度的选择,默许是5%的精度,但是分压电阻器,采样电阻等中央尽量选择1%的精度。

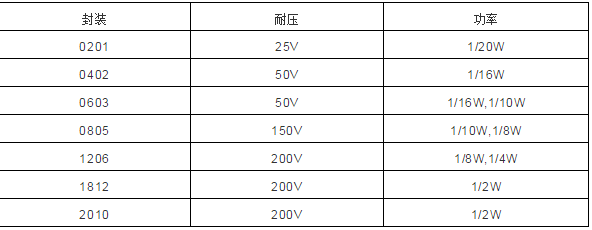

  封装,耐压,功率,封装耐压功率





  电路设计过程中,我们经过运用电阻器的耐压和功率,准绳是耐压和功率都不能超越来决议详细运用那种封装的电阻。

  这个需求特别主要参考降额运用规范。

  温漂-电阻值温度系数

  用于制造贴片电阻器的电阻资料电阻值会随温度变化而有一定的变化,应此温度变化电阻的阻值一定会变化常用单位PPM/℃,,常用的普通是100 PPM/℃,其中厚膜贴片电阻普通能到达50 PPM/℃,更高的则需求采用薄膜贴片电阻。

  在环境温度变化大的场所或者电阻器经过电流较大发热比拟凶猛的中央,一定要主要温漂对阻值的影响。
